Как выбрать и установить дымоход для котлов на твердом топливе

Содержание статьи:

1. Конструкция дымоотводящего канала для твердотопливного котла
2. Требования к дымоходным каналам для твердотопливных котлов
3. Какую выбрать трубу для твердотопливного дымохода
4. Выбор материалов для сборки дымоходной системы
5. Как установить дымоход на котел
6. Вывод

Конструкция дымоотводящего канала для твердотопливного котла

Простейший дымоход для твердотопливного котла в частном доме — это канал, по которому дым или ядовитые газы из топки выбрасывают в окружающую среду. Конструктивно он состоит из таких элементов:

1. Труба. Бывает из кирпича, керамики, металла, стекла. Может иметь круглое, квадратное или прямоугольное сечение. Во избежание поломок, ее делают из прочного материала, который не теряет свойств при нагреве до высокой температуры.
2. Сборник конденсата. Располагается в нижней части вертикальной секции. Необходим для того, чтобы скапливающийся на внутренних стенках конденсат стекал вниз, не попадал в котел.
3. Ревизионное отверстие. Его используют для удаления влаги из трубы, а также очистки канала от продуктов горения. Чаще всего находится рядом со сборником конденсата.
4. Шиберная заслонка. Ее устанавливают, чтобы предотвратить рассеивание теплого воздуха после прекращения топки котла. Кроме того, она помогает регулировать тягу воздуха, от которой зависит интенсивность или продолжительность горения дров.

Схема дымохода для твердотопливного котла сложнее. В нее включены также проходные элементы, поворотные части. Они помогают смонтировать канал на объекте.

Требования к дымоходным каналам для твердотопливных котлов

Канал для отвода дыма и ядовитых газов подбирают под конкретный твердотопливный котел с учетом его характеристик. Кроме того, принимают во внаимание параметры дома. Труба должна включать проходные элементы, чтобы избежать перегрева перекрытий, стен или кровли постройки во время работы теплового агрегата.

При выборе и монтаже дымохода для твердотопливного котла учитывают такие параметры:

• Высота относительно патрубка котла, кровельного покрытия. От этого зависит интенсивность потока воздуха внутри. Если она будет недостаточной, дым будет скапливаться внизу, а не выходить наружу.
• Защита конструкции от коррозии благодаря резиновым уплотнителям и алюминиевому или оцинкованному металлу;
• Способность накладки принимать форму кровельного материала благодаря гибкости металлических листов и эластичности прокладки;
• Температурная стойкость, производители используют огнеупорные уплотнители для защиты от перегрева и воспламенения.

Стенки трубы нагреваются до высокой температуры, поэтому проходы через стены и перекрытия дома делают с помощью специальных конструкций с утеплителем. На срез трубы ставят зонтик, который препятствует попаданию внутрь дождя, снега, посторонних предметов.

Главное правило: верхний конец трубы не должен располагаться в зоне подпора ветра. Высота относительно кровельного покрытия зависит от угла скатной кровли. Лучше проконсультироваться со специалистом, который знает, как рассчитать дымоход для котла на твердом топливе.

Сечение и диаметр трубы дымохода

Для нормальной работы нагревательного оборудования важны длина и диаметр трубы для твердотопливного котла. От этих характеристик будет зависеть эффективность отвода продуктов горения. Если протяженность канала будет недостаточной, ядовитые соединения могут попасть в котельную, привести к отравлению людей.

Минимально допустимую длину дымового канала указывают производители котлов в зависимости от мощности нагревателя. Диаметр должен быть равным или больше патрубку для его подключения.

Между мощностью и размерами существует прямо пропорциональная зависимость. Чем более мощным будет тепловой агрегат, тем толще и длиннее должна быть труба.

Характеристики каналов для разных типов нагревательных аппаратов указаны в таблице.

Если из-за особенностей конструкции дома или по другим причинам в трубе не появляется нужная тяга, придется покупать дымосос.

Какую выбрать трубу для твердотопливного дымохода

При выборе дымоотводящего канала учитывают такие факторы:

• Тип топлива — древесина, брикеты, уголь горят при высокой температуре, выделяют горячий дым. Нужна труба, которая не расплавится, а также не деформируется из-за перегрева.
• Размеры конструкции — диаметр, высоту трубы выбирают с учетом мощности нагревательного устройства. Канал лучше делать с минимумом поворотов, чтобы обеспечить нужную тягу.
• Утепление трубы — монтаж теплоизоляционного материала на канал предотвращает накопление конденсата, что положительно отражается на эксплуатации котла. Можно купить коаксиальный дымоход, чтобы упростить его установку.
• Материал изготовления — для твердотопливных котлов используют каналы нескольких типов. Подробнее о каждом из них — в следующем разделе.

Выбор материалов для сборки дымоходной системы

Для обустройства отопительных агрегатов на дровах или угле используют дымоотводящие каналы из нескольких материалов.

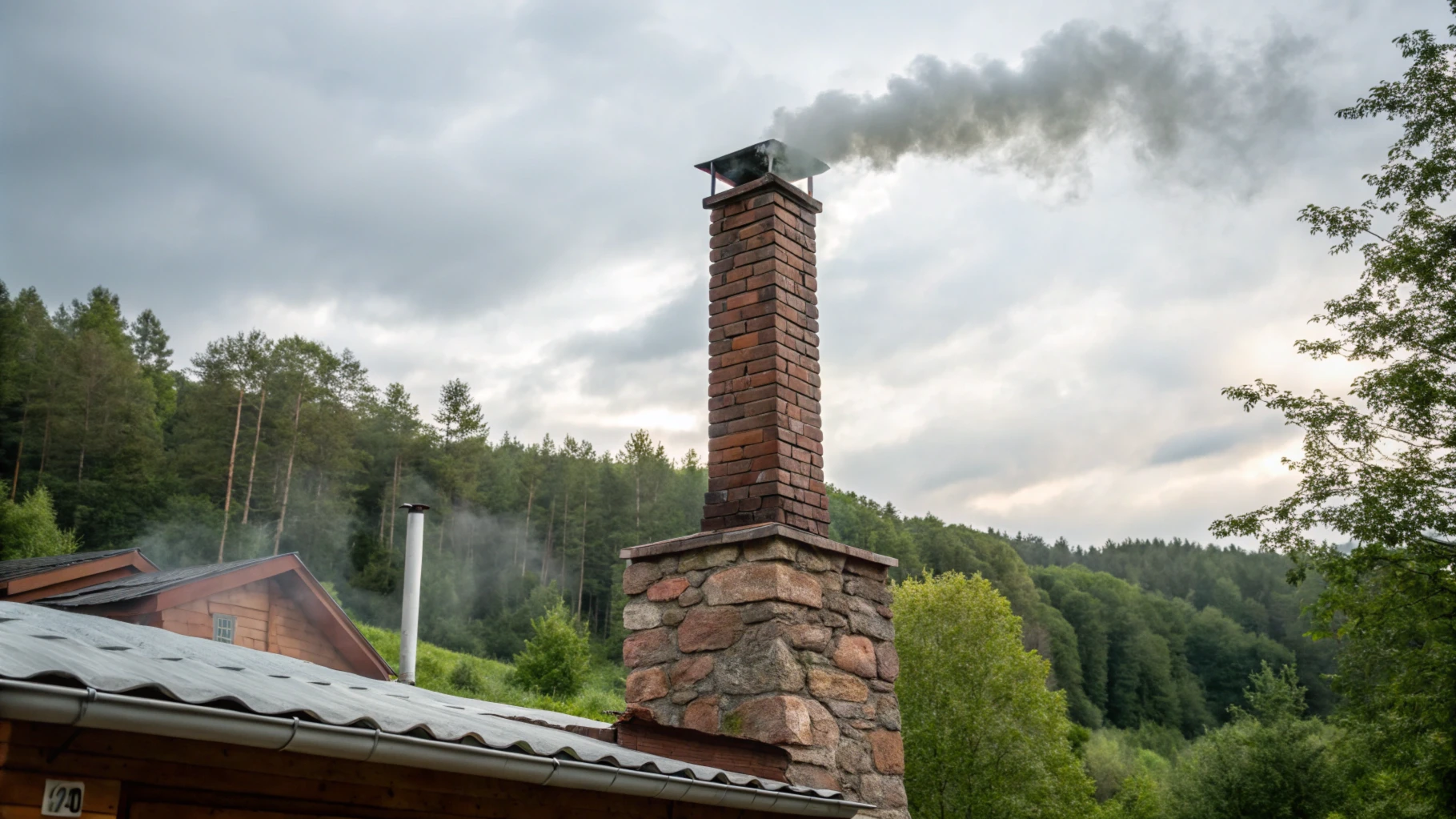

Кирпичный дымоход

Устаревшая конструкция, которую сейчас делают только для очень мощных промышленных котлов. В частных коттеджах или дачных домах такой вариант почти не применяется. Кирпич хорошо аккумулирует тепловую энергию, что может повлиять на тягу при установке слабого агрегата.

Плюс кирпичного дымохода для твердотопливного котла — высокие теплоизоляционные характеристики, прочность. Керамический кирпич выдерживает нагрев до + 900°С, не повреждается из-за механических воздействий.

Но внутренняя часть будет постоянно разрушаться из-за влаги или агрессивных веществ. Шершавая поверхность создаст турбулентные потоки, которые ухудшают тягу. Может появиться трещина в шве, через которую ядовитые газы проникнут в жилые помещения. Поэтому часто внутрь укладывают дополнительный стальной канал.

Производители котлов не рекомендуют использовать кирпичные трубы для подключения современных отопительных устройств. Более эффективным и экономным вариантом будет металлическая труба.

Керамический дымоход

Для отопительных агрегатов используют многослойные керамические дымоходы. Внутри установлена труба из жаропрочной керамики, затем ее окружает утеплитель из минеральной ваты, а сверху — оболочка на основе цементного раствора.

Внутренняя поверхность такой трубы гладкая, герметичная, что исключает возникновение турбулентных потоков, накопление налета. При правильном уходе керамическая конструкция прослужит десятки лет.

Минус — хрупкость. При сильном механическом воздействии канал разрушится, отремонтировать его можно только путем полной замены. Кроме того, вес трубы будет очень большим, устанавливать ее можно только на массивный фундамент.

Такие дымоходы категорически не подойдут для легких каркасных домов или построек из СИП-панелей. Вес трубы будет слишком большим для несущих стен или легкого свайного фундамента.

Дымоход из стекла

Этот вариант считают экзотическим, используют редко. Трубу делают из огнеупорного стекла, его устанавливают над камином или печью со стеклянной дверцей.

Стекло не портится от воздействия кислотной или щелочной среды, не подвержено коррозии, имеет гладкую поверхность. Стеклянный дымоход не создает завихрений, которые могут негативно повлиять на тягу.

Этот материал выдерживает сильные механические воздействия. Но даже если трубу разобьют, она рассыпется на мелкие кусочки без острых граней и не причинит травмы.

Основной минус — стоимость. Из-за высокой цены его не используют для твердотопливных аппаратов, установленных в котельных. Кроме того, самостоятельно смонтировать конструкцию не получится. Нужно привлекать бригаду опытных монтажников.

Дымоход из нержавеющей стали

Нагреватели теплоносителя в современных частных домах часто оборудуют дымоходами из нержавейки. Она имеет такие преимущества:

• Выдерживает нагрев до температуры в + 700°С без разрушения, деформации, изменения эксплуатационных свойств;
• Трубу удобно обслуживать в процессе эксплуатации;
• Проектирование и установка конструкции занимает минимум времени, не требует серьезных строительных навыков;
• Внутри образуется минимум конденсата, так как влага с поверхности быстро испаряется благодаря нагреву стали.
• Высокая прочность канала позволяет ему выдерживать сильные внешние механические нагрузки.
• Стоимость трубы вместе с монтажом получится меньшей, чем затраты на покупку и монтаж керамических дымоходов или кладку кирпичных труб.
• Дымоотводящий канал не подвержен коррозии. Нержавеющая сталь не окисляется под действием влаги, кислорода, а также агрессивных компонентов продуктов горения.

Такие модели выпускают различные производители в виде отдельных элементов. Для монтажа их нужно соединить друг с другом, затем закрепить на стене. Процесс напоминает игру с детским конструктором.

Дымовые трубы из нержавейки дороже изделий из углеродистой стали с оцинкованным покрытием. Но затраты на их покупку окупаются за счет увеличения срока эксплуатации. Они красиво выглядят, не требуют окрашивания.

Сэндвич-дымоход

Дымоотводящий канал из нержавеющей или оцинкованной стали с утеплителем внутри. Он состоит из двух оболочек — внутренней и внешней, между которыми уложена базальтовая вата. Она предотвращает теплопотери и образование конденсата, препятствует нагреву внешней поверхности и играет роль пожарозащищенного экрана.

Это лучший вариант дымохода для твердотопливных агрегатов. Он имеет такие плюсы:

• Температура плавления базальтовой ваты превышает + 1000°С, благодаря чему она выступает защитой от огня и высокой температуры. У нее низкий коэффициент теплопроводности, поэтому дополнительно утеплять дымоход не надо.
• Нержавеющая или оцинкованная сталь внутри и снаружи не подвержена коррозии из-за контакта с кислотной средой внутри трубы и водой снаружи. Дымоход не нужно красить. При этом оболочки полностью защищают утеплитель.
• Металлические части конструкции имеют самонесущую способность и высокую прочность. Дымовой канал нужно закрепить на кронштейнах, делать под него фундамент не обязательно.

Производители выпускают многослойные дымовые трубы отдельными элементами разного диаметра. Помимо прямых сегментов, есть доборные детали для прокладки трубы по нужному маршруту.

Процесс сборки не вызывает трудностей и занимает до 1 дня. Срок службы трубопровода превышает 10 лет.

Как установить дымоход на котел

Для монтажа дымохода для твердотопливного котла нужно приобрести составные элементы и запастись базовыми слесарными инструментами. Весь процесс представляет собой соединение деталей друг с другом по заранее разработанной схеме.

Для фиксации дымохода на стенах используются кронштейны. Стыки герметизируют с помощью стойкого к высокой температуре герметика.

Способы соединения сегментов:

• По конденсату — детали вставляют друг в друга так, чтобы капли конденсата стекали вниз и не попадали в стыки. То есть щель располагается снизу, а верхний элемент надвинут на нижний.
• По дыму — элементы стыкуют так, чтобы щели не создавали препятствий дыму. То есть стыки ориентированы от котла к верхней части.

Если владелец дома не имеет достаточных навыков строительных работ, монтаж дымоотводящего канала и подключение к нему котла лучше поручить профессиональным строителям.

Вывод

Выбор и установка дымохода на твердотопливный котел требуют соблюдения определенных правил, которые предотвратят задымление помещений и обеспечат эффективный отвод продуктов горения. Лучшим вариантом для отопительного агрегата будет канал из стали или сэндвич-труба с утеплителем внутри. Приобрести оба варианта можно в нашем интернет-магазине.
